Em DEST 001 foi descrito o funcionamento da coluna de fracionamento apresentada abaixo. Esta é a coluna de fracionamento mais geral possível. Ela é alimentada por uma mistura bifásica (líquido + vapor). No topo é realizada a condensação parcial do vapor de topo e na base a vaporização parcial do líquido de base.

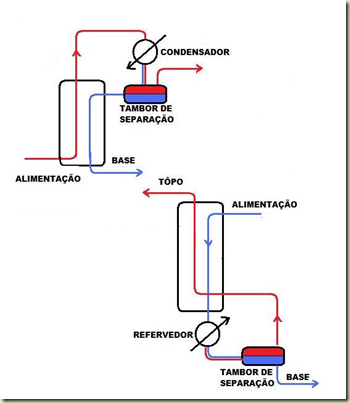

A alimentação divide a coluna em duas seções. A seção acima da alimentação é chamada seção de absorção. Nesta seção, o vapor absorve os componentes leves do líquido. A seção abaixo da alimentação é chamada seção de esgotamento. Nesta seção o líquido esgota os componentes pesados do vapor. Se estas seções forem separadas tem-se a situação mostrada na Figura a seguir.
A coluna acima a esquerda é chamada coluna de absorção com com condensador. A coluna a direita é uma coluna de esgotamento com refervedor.
Além destas colunas de fracionamento existem mais que se caracterizam por não possuírem nem condensador e nem refervedor. Elas são mostradas nas Figuras a seguir.
Abaixo está uma coluna de absorção sem condensador. A alimentação é feita pela base na forma de vapor. No topo entra um líquido estranho ao processo cuja função é absorver componentes do vapor ascendente. Como todas as outras colunas, a mistura é dividida em fração de topo e de base.
Abaixo está uma coluna de esgotamento sem refervedor. A mistura a ser fracionada entra na forma líquida. Na base é introduzido um gás estranho ao processo, cuja função é esgotar alguns componentes leves do líquido descendente.
Os procedimentos de cálculo destes cinco tipos de colunas são bem parecidos e se baseiam no equilíbrio líquido-vapor. Existe outro tipo de coluna que se baseia no contato líquido-líquido, mas, por enquanto, está fora do escopo.
